Novi CNC vertikalni strug





1. Spremnik alata tipa bubanj (disk).

Os alata paralelna s osi bubnja:

Alati su radijalno ili aksijalno raspoređeni oko bubnja/diska.

Jednostavna struktura, obično se koristi za spremnike malog-kapaciteta (8–64 alata).

Ograničenje: Veći promjeri bubnja povećavaju rotacijsku inerciju i vrijeme odabira alata.

Optimizacija: Dvo- ili više-prstenasti rasporedi alata poboljšavaju iskorištenost prostora.

Os alata nagnuta prema osi bubnja:

Os alata čini oštar kut s osi bubnja.

Smanjuje složenost manipulatora tijekom izmjene alata.

Nedostaci: Veći otisak, ograničena fleksibilnost instalacije i manji kapacitet.

2. Chain-Type Tool magazin

Struktura: Kompaktan dizajn s alatima montiranim na servo-lanac.

Kapacitet: Obično 30–120+ alata.

Ključne komponente:

Pogonski sustav: Servo motor + pužni reduktor (ili zupčanici).

Vodeći kotači: Očvrsnute površine za izdržljivost; dvostruki zatezni kotači s utorima za vođenje radi održavanja poravnanja.

Kalibracija -nulte pozicije:

Blok -nulte pozicije i senzor osiguravaju precizno pozicioniranje alata.

Kritično za sprječavanje neusklađenosti tijekom izmjene robotskih alata.

3. Rešetkasta kutija-Tipni spremnik alata

Fiksni tip:

Alati poredani u linearne redove.

Odabir alata putem robotske ruke s pomicanjem X/Y.

Prednost: Visoka učinkovitost prostora za spremnike velikog-kapaciteta.

Ne{0}}fiksna vrsta:

Modularni dizajn s višestrukim pokretnim pod{0}}materijalima.

Pod-magazini se mogu proširiti okomito radi pristupa alatu.





1. Disk-Type Tool Magazine

Komponente:

Pritisne trake i tijelo nosača s upuštenim rupama za poravnanje stupova.

Toplinski-obrađene kandže kuke i-liveni nosači iz jednog komada.

Prednosti: Lagana, kruta struktura, niski troškovi proizvodnje i jednostavna montaža.

2. Chain-Type Tool magazin

Ključne značajke:

Pogonski mehanizam: Servo motor + pužni reduktor (podesiv za moment/brzinu).

Sustav zatezanja: Vodeći kotači s kaljenim površinama i podesivom napetosti.

Nulto-pozicioniranje:

Nulti blok montiran na bilo kojoj poziciji lanca; senzor kalibriran za poravnavanje kompleta alata na robotskoj stanici za preuzimanje.

Jednosmjerno navođenje (u smjeru kazaljke na satu/suprotno prema specifikacijama dizajna).

Točnost pozicioniranja alata:

Neusklađenost tijekom navođenja uzrokuje pogreške robotskog preuzimanja alata, što dovodi do rizika od sudara alata.

Precizna kalibracija nul{0}}položaja neophodna je za pouzdanost.

 Design Trade-offs:

Časopisi o bubnjevima: Jednostavnost nasuprot ograničenom kapacitetu.

Lanac časopisa: Veći kapacitet, ali zahtijevaju precizno zatezanje i poravnanje.

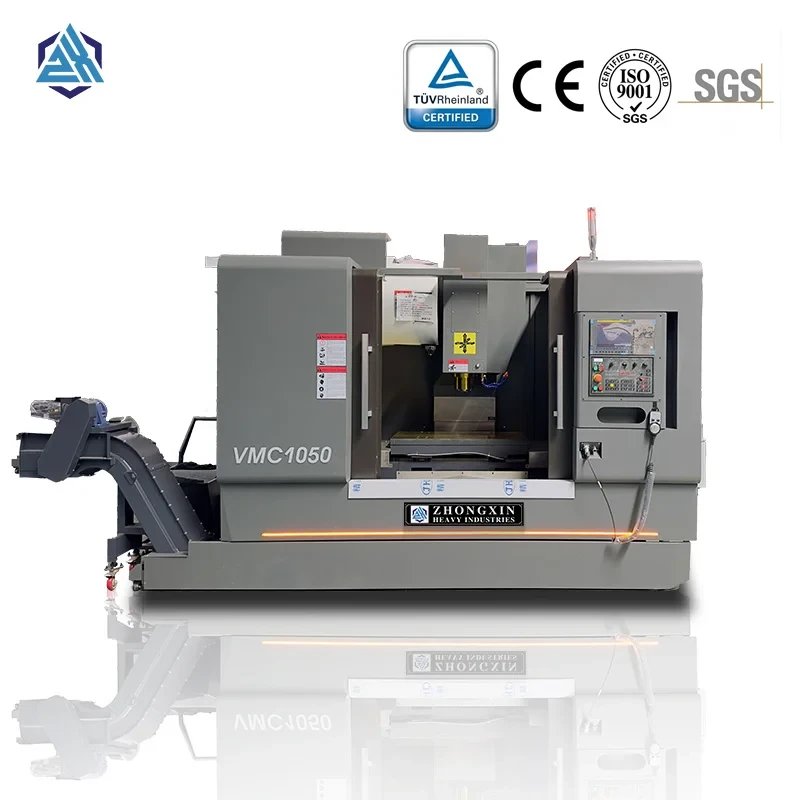

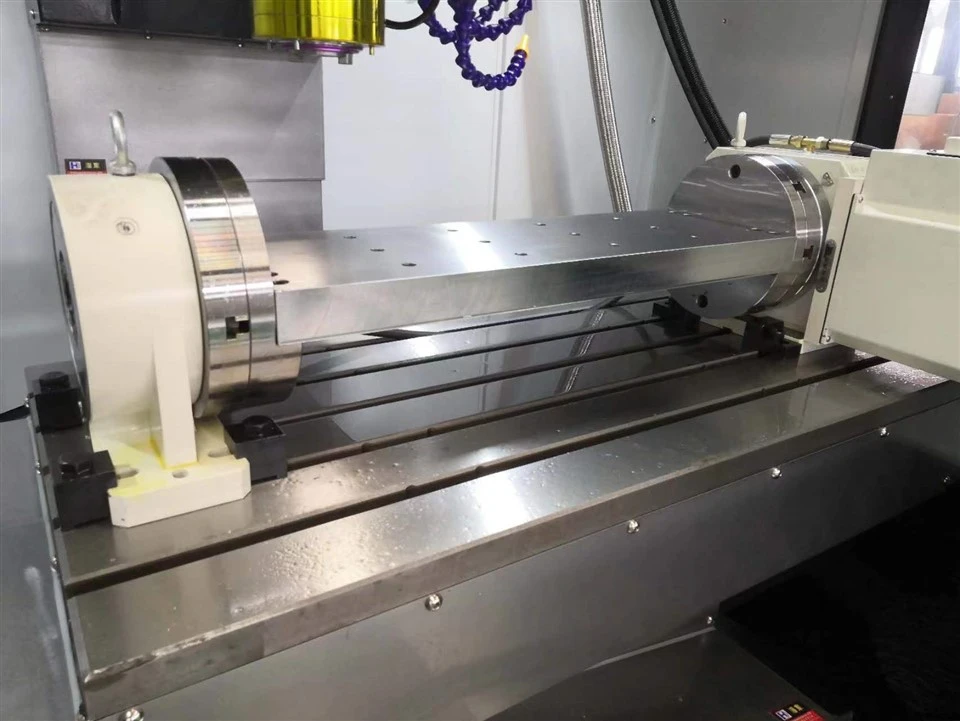

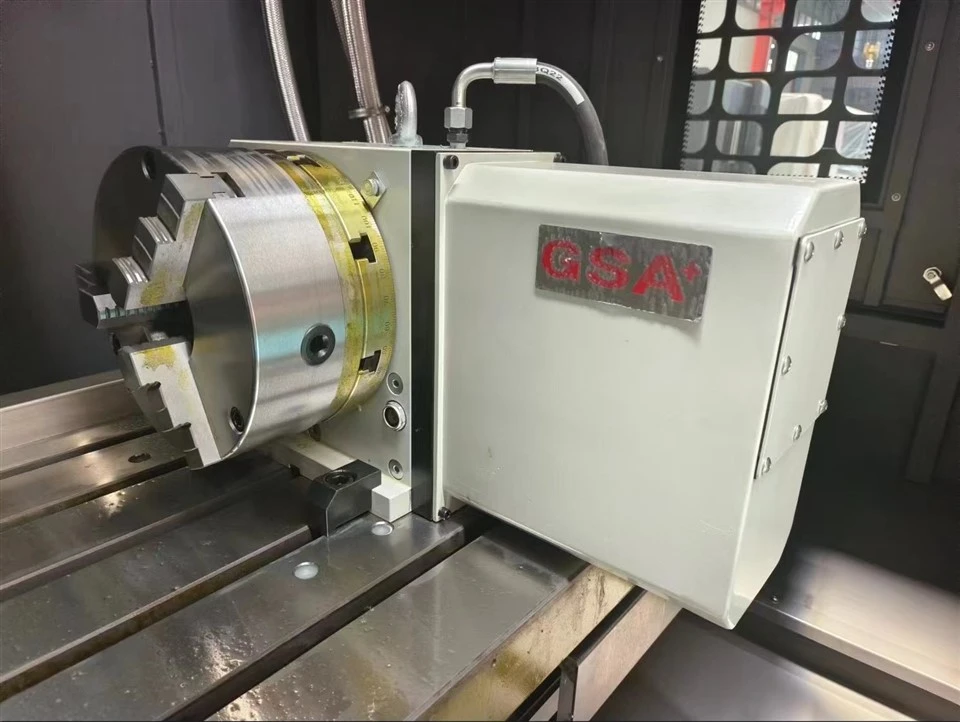

Tehnički parametar	VMC1050
Veličina stola mm	530*1000
T utor	5-18*90
Maksimalna nosivost (kg)	600
Hod osi X mm	1000
Hod osi Y mm	500
Hod osi Z mm	600
Udaljenost između središta vretena i stupa mm	579
Udaljenost između čeone strane vretena i površine radnog stola mm	140-740
Konus vretena	BT40
Brzina vretena (rpm)	8000
Snaga motora vretena (Kw)	7.5
Snaga servo motora osi X/Y/Z (Kw)	3.9
X/Y/Z priključak motora	Ispravno spojen
X/Y/Z Vrsta smjera smjera	linearna vodilica
Kapacitet alata	24T
Maksimalna težina alata Kg	8
Maks. duljina alata mm	300
Električni kapacitet KVA	19
Magazin alata	Vrsta ruke
X/Y/Z Max. Brzi hod m/min	24-24-20
X/Y/Z maks. brzina dodavanja mm/min	10000
Ponovite točnost pozicioniranja mm	±0.004
Dimenzija stroja (DxŠxV) mm	2900x2420x2700
Neto. Težina (kg)	5400
sustav	KND-2100M
